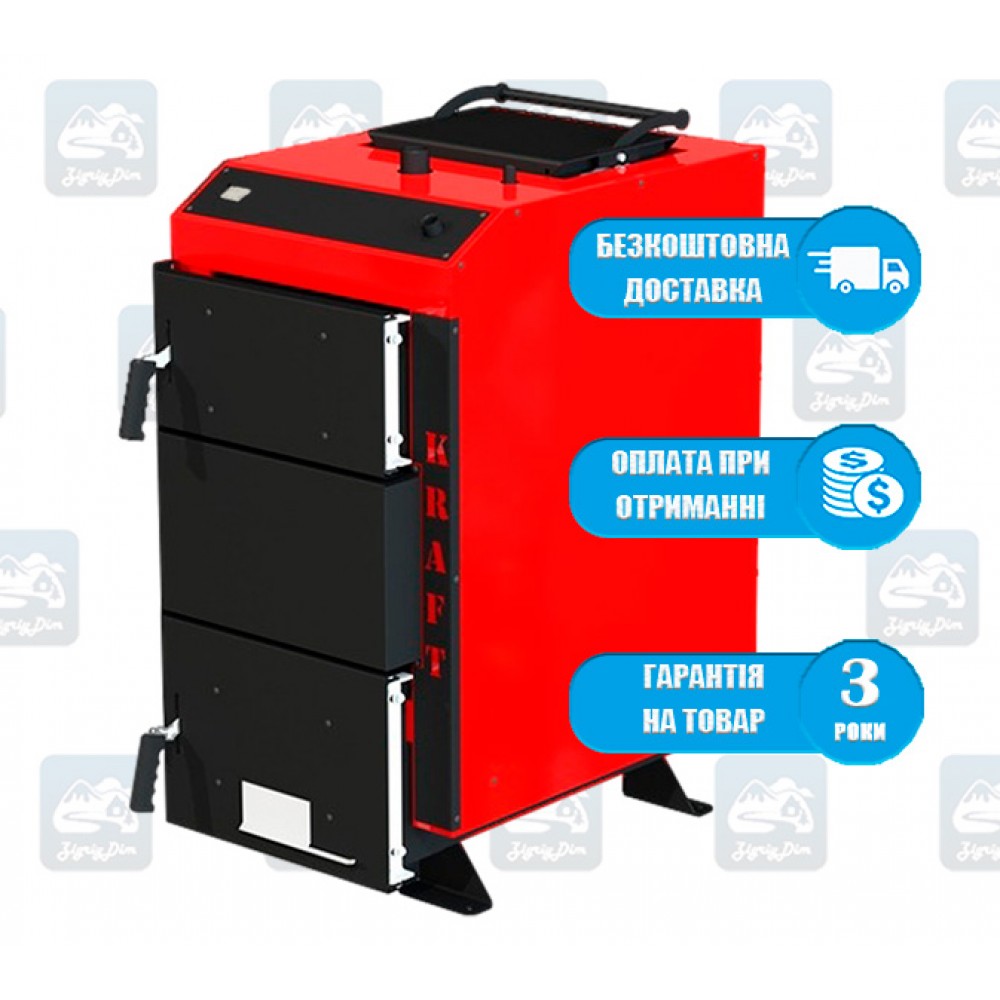

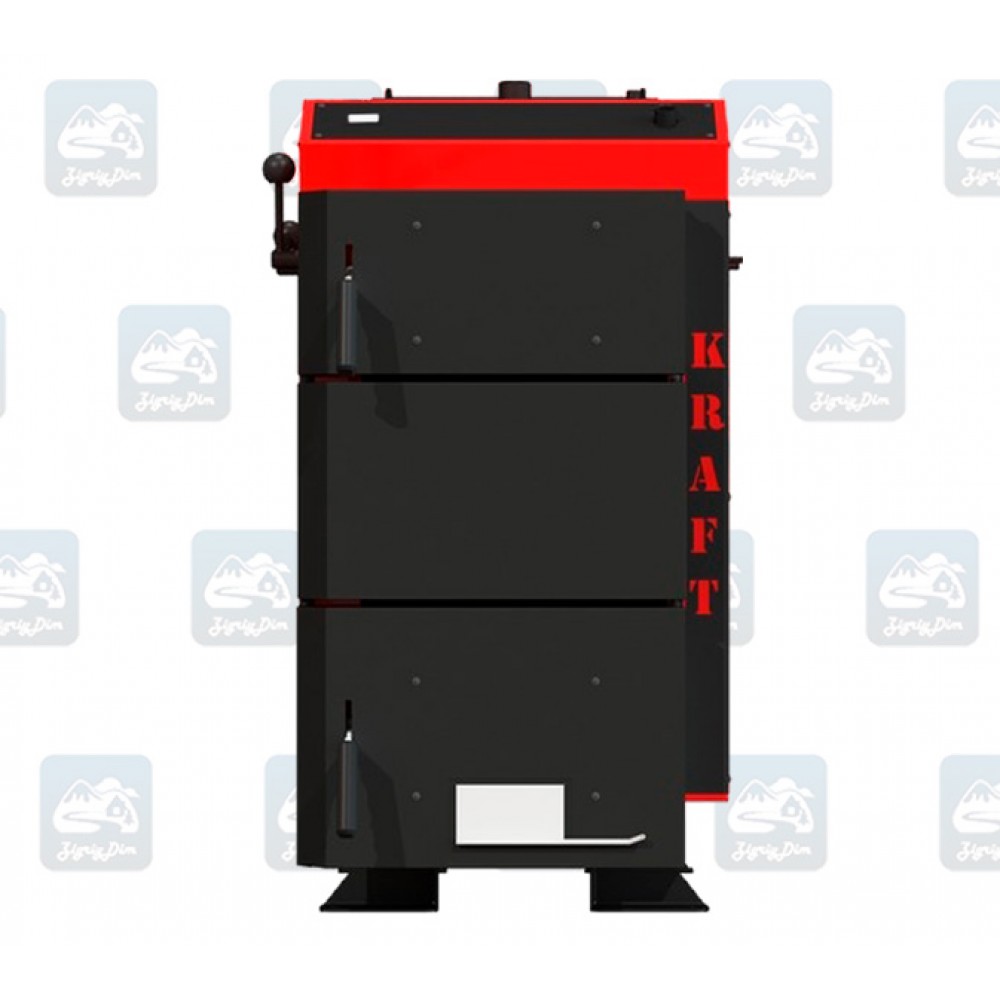

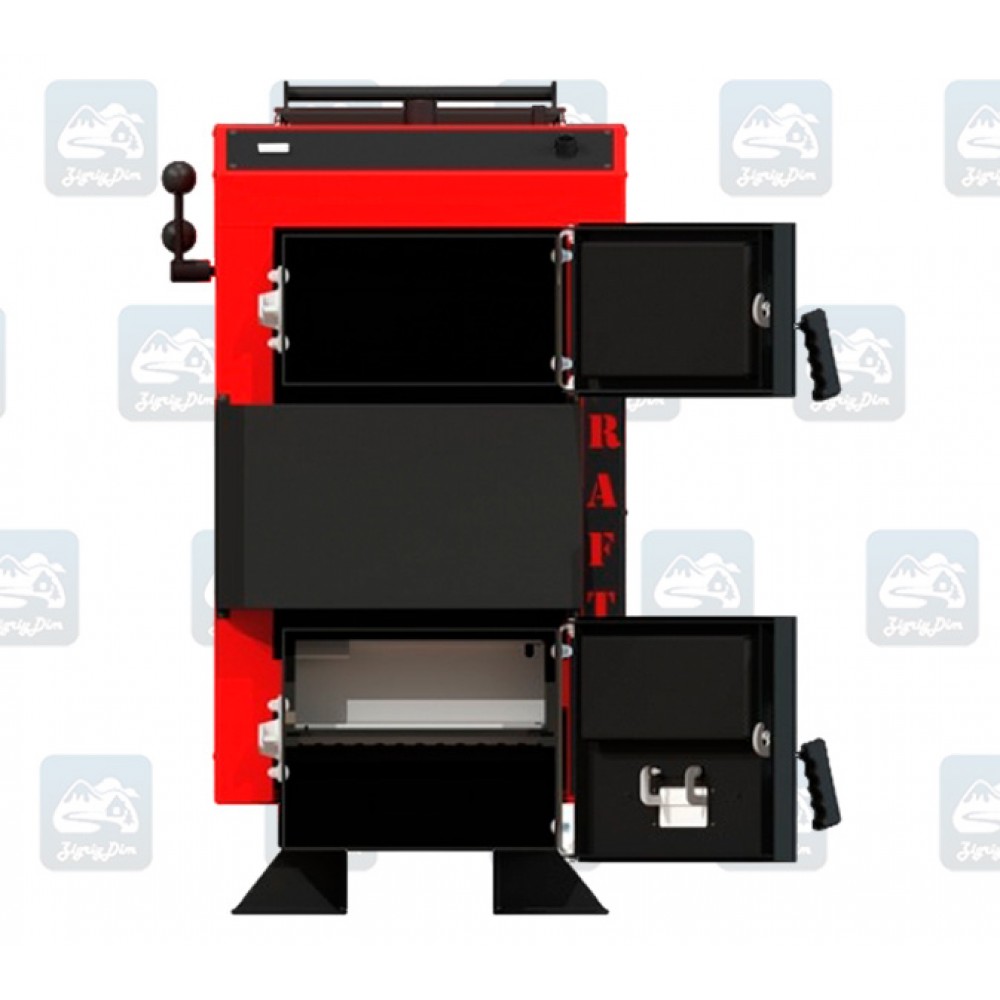

Kraft D (10-25 кВт) - Твердотопливный котел длительного горения Крафт
Доступные варианты
- Производитель: Kraft (Украина)

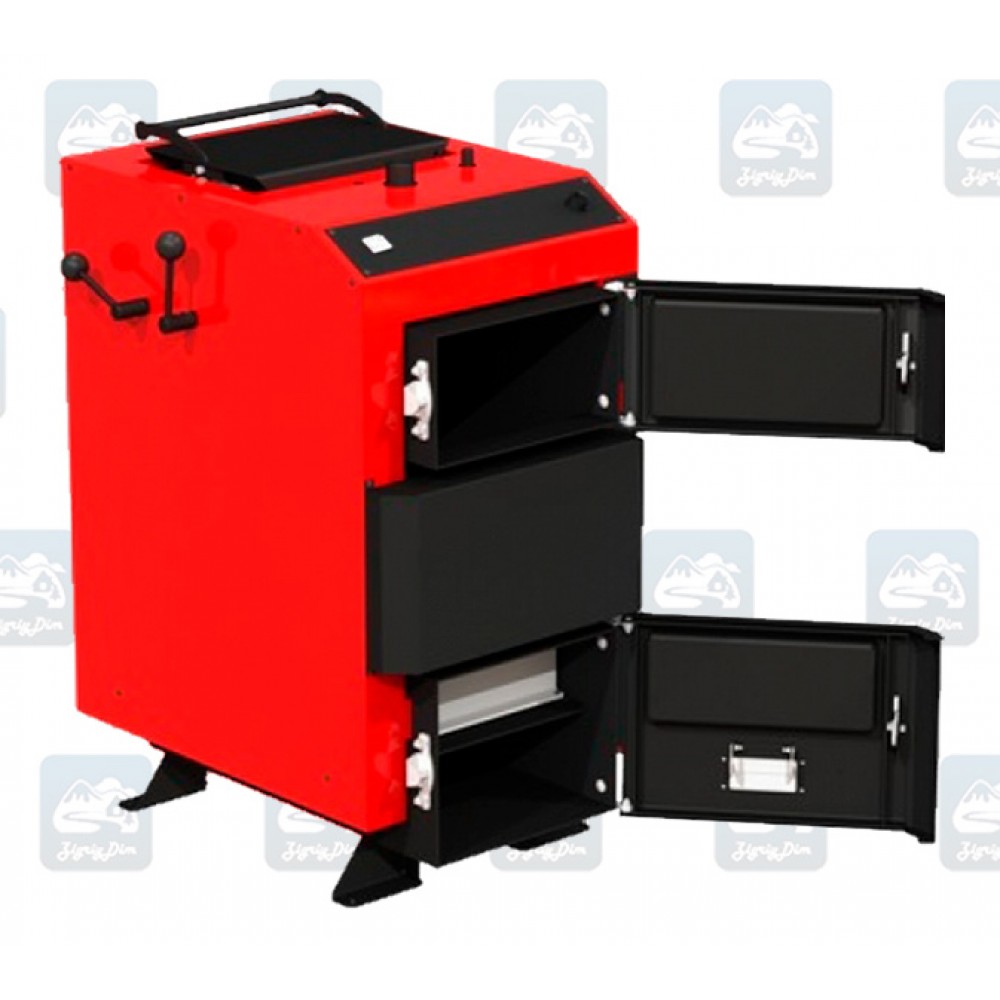

- Модель: Kraft D
- Артикул: 00209910-25
Для корректного отображения таблиц и изображений разверните смартфон на 90°
Особенности
- Длительное нижнее горение, возможность дозагрузки топлива во время работы
- Теплообменник изготовлен из котловой стали марки P265GН толщиной 5 мм
- Большая топка шахтного типа позволяет загружать больший объём топлива нежели в других котлах
- Нижнее горение с дожигом пиролизных газов в отдельной камере
- Вермикулитовые плиты в рабочем пространстве котла
- Независимость от электричества, работа с механическим терморегулятором
- Возможность комплектации электроникой и вентилятором наддува
- Корпус котла закрыт защитным кожухом, под которым расположен слой изоляции

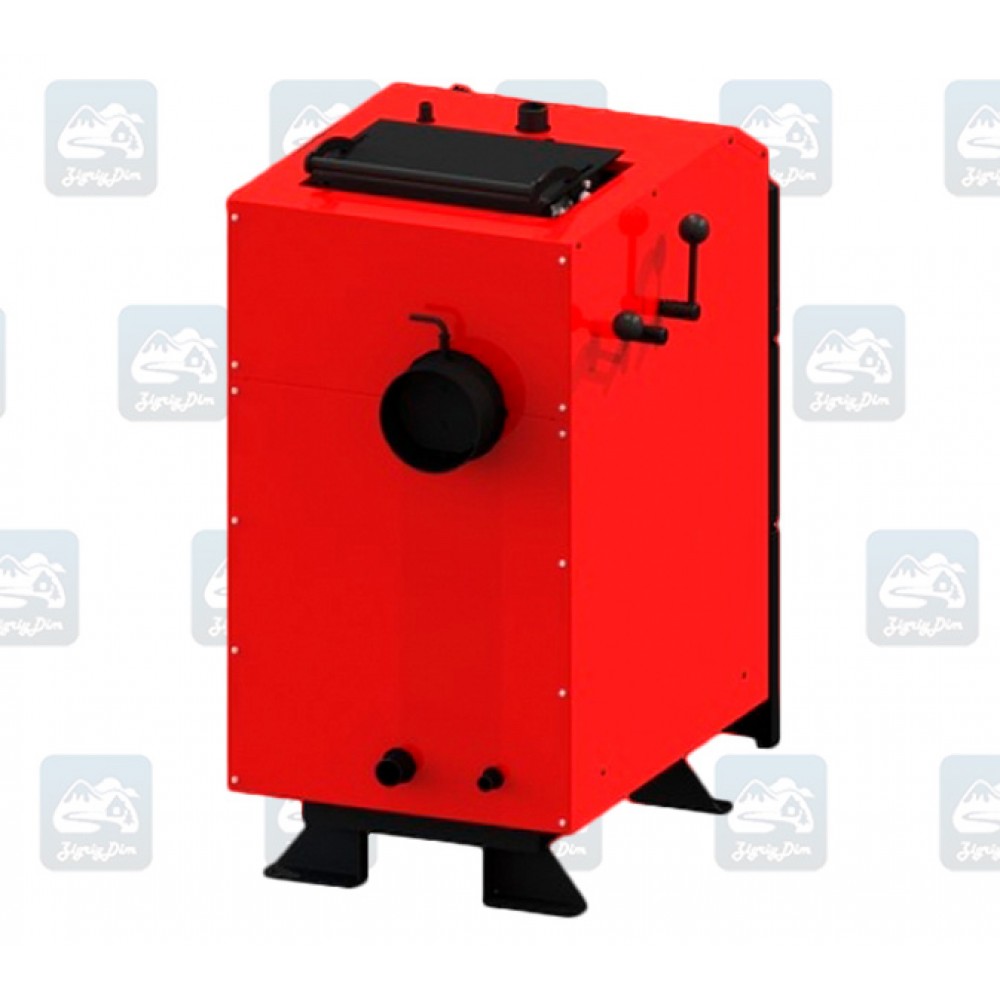

- Задний круглый выход дымохода с шиберной заслонкой
- Возможность сжигать все виды древесины и отходы производства
- Высокий КПД и экономичность

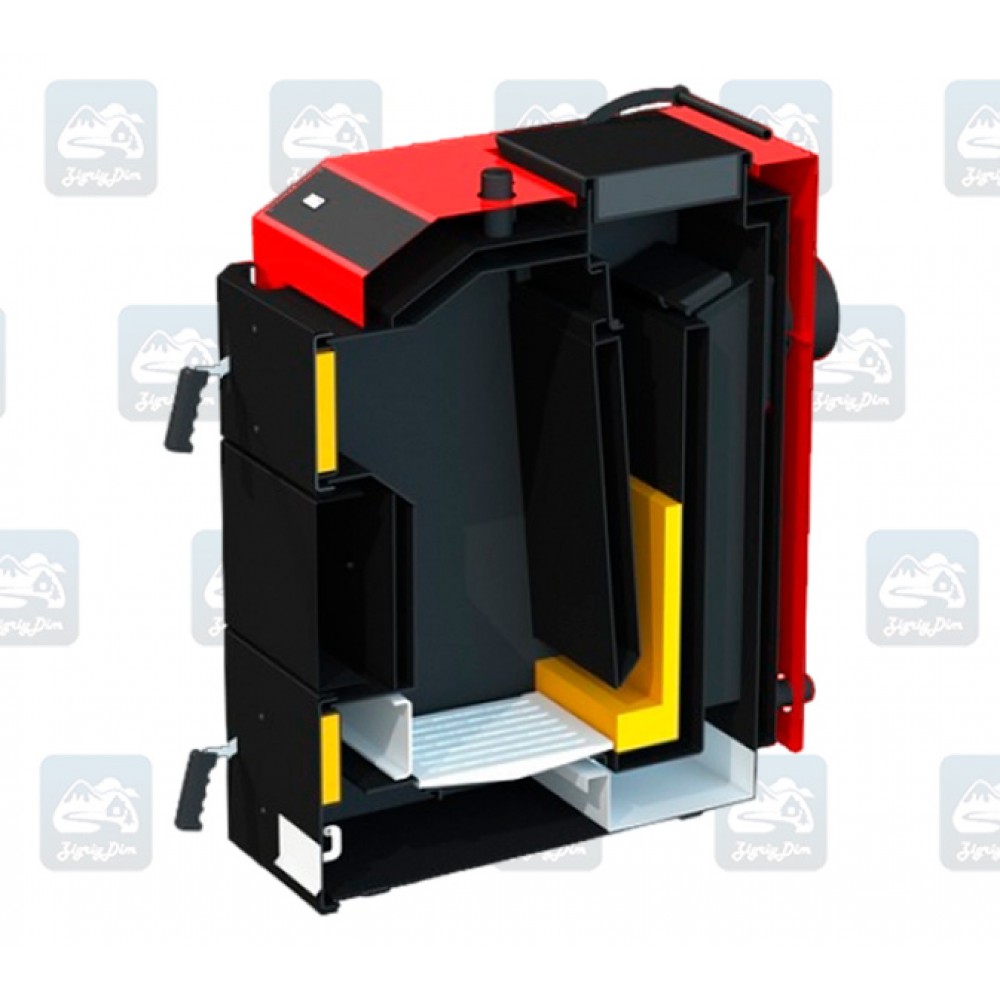

Схема котла Крафт D
1. Корпус котла; 2. Камера сгорания (топка) 3. Конвекционная часть (теплообменник) 4. Дверь загрузочная; 5. Дверца ревизионная; 6. Дверца теплообменника; 7. Патрубок прямой сетевой воды; 8. Патрубок обратной сетевой воды; 9. Штуцер под группу безопасности; 10. Штуцер слива воды из котла; 11. Боров; 12. Шибер тяги топочных газов; 13. Колосниковая решетка; 14. Шамотная форсунка; 15. Перекидная заслонка розжига; 16. Перекидная заслонка дозагрузки; 17. Ручки заслонок; 18. Водяной контур; 19. Теплоизоляция корпуса; 20. Зольник.
Параметр | Ед.изм. | Норма для котла Kraft D | ||||
Номинальная мощность котла | кВт | 10 | 12 | 15 | 20 | 25 |
Ориентировочная площадь отопления | м² | 100 | 120 | 150 | 200 | 250 |
Топливо | ---- | дрова, брикеты, щепа | ||||
КПД, не менее | % | 86 | ||||
Размеры топки | ||||||
ширина | мм | 360 | 360 | 400 | 400 | 450 |
объём | дм³ | 60 | 65 | 88 | 105 | 130 |
Высота загрузочных дверей | мм | 215 | 215 | 215 | 215 | 215 |
Ширина загрузочных дверей | мм | 360 | 360 | 400 | 400 | 450 |
Водяная емкость котла | л | 69 | 69 | 80 | 93 | 116 |
Вес котла без воды | кг | 255 | 265 | 288 | 320 | 355 |
Необходимая тяга топочных газов | Па | 23-35 | ||||
Температура топочных газов на выходе из котла | °C | 100-180 | ||||
Рекомендуемая минимальная температура воды | °C | 55 | ||||
Максимальная температура воды | °C | 95 | ||||
Номинальный (максимальный рабочий) давление воды | МПа | 0,15 | ||||
Испытательное давление воды, не больше | МПа | 0,40 | ||||
Потребление электроенергии, не больше | Вт | 85 | ||||
Габаритные размеры котла |
||||||
В | мм | 665 | 668 | 707 | 707 | 757 |
В1 | мм | 556 | 556 | 596 | 596 | 656 |
Н | мм | 1101 | 1101 | 1171 | 1241 | 1302 |
Н1 | мм | 738 | 738 | 738 | 869 | 937 |
Н2 | мм | 244 | 244 | 244 | 244 | 244 |
L | мм | 947 | 947 | 1031 | 1089 | 1096 |
L1 | мм | 752 | 752 | 836 | 894 | 896 |
Присоединительные (внешние) размеры борова | мм | 178 | 178 | 178 | 178 | 198 |
Диаметр патрубков прямой и обратной сетевой воды (Ду) | мм | 50 | 50 | 50 | 50 | 50 |
Диаметр патрубка под предохранительный клапан (Ду) | мм | 15 | 15 | 15 | 15 | 15 |
Рекомендуемые параметры дымохода | ||||||
площадь сечения | см² | 256 | 256 | 256 | 256 | 314 |
внутренний диаметр | мм | 180 | 180 | 180 | 180 | 200 |
высота (минимально допустимая) | м | 5 | 5 | 5 | 5 | 5 |
Гарантия на котёл – 3 года |
