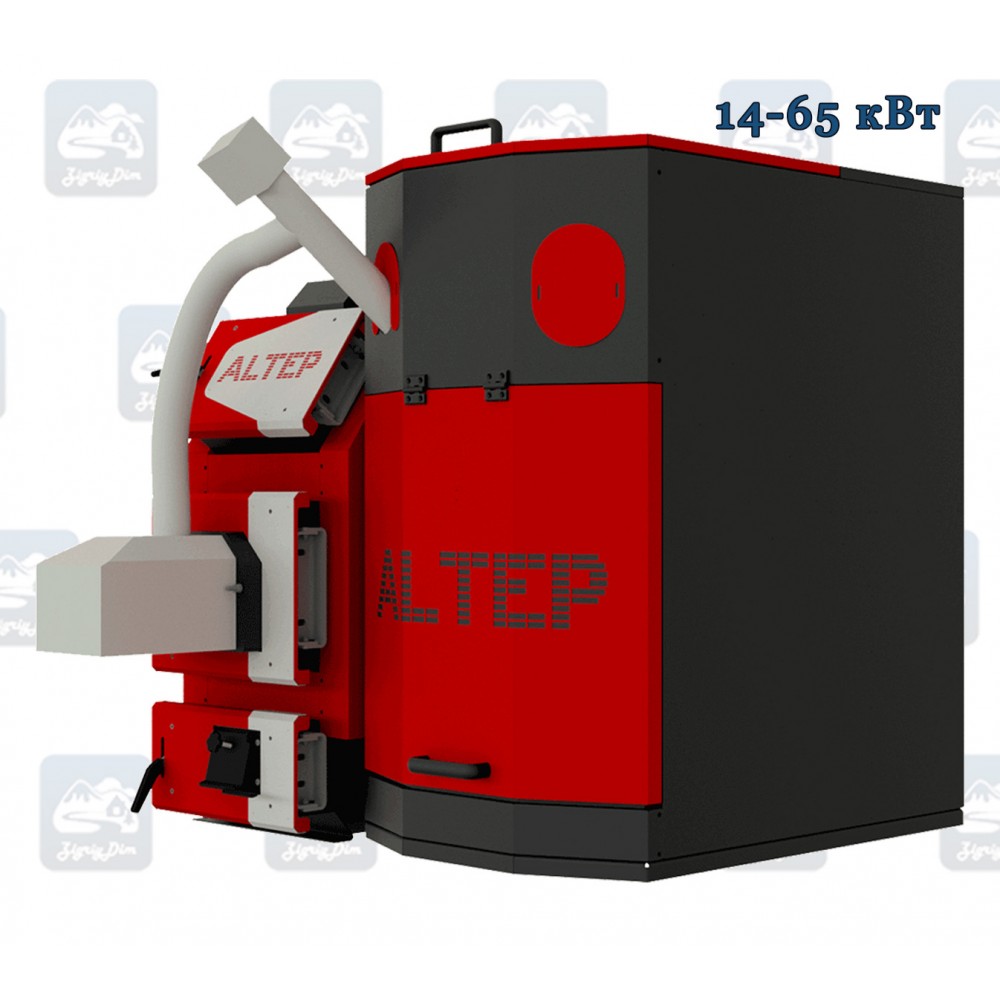

Альтеп КТ-3ЕPG / TRIO UNI Pellet (14-600 кВт) - Пеллетный котел Altep
Доступные варианты
- Производитель: Altep (Украина)
- Модель: Альтеп КТ-3ЕPG / TRIO UNI Pellet
- Артикул: 01251314-60
Для корректного отображения таблиц и изображений разверните смартфон на 90°
Твердотопливный котел с автоматической подачей пеллет Альтеп KT 3 EPG позволяет владельцам домов, отелей, ресторанов, частных школ, садиков, офисных центров, полностью отказаться от газа. Эти котлы имеют модификации мощностью от 14 до 600 кВт, что полностью покроет потребности в тепле все вышеперечисленные объекты. Кром работы на отопительную систему, такие котлы могут работать также для нагрева воды в системе ГВС (необходимо устанавливать дополнительное оборудование в виде бака косвенного нагрева)
Котлы изготовлены из стали с помощью автоматизированного современного оборудования. Гарантия на котел 3 года, а срок эксплуатации без ремонта до 15 лет. Теплообменник изготовлен в виде водяной рубашки с вертикальными дымоходными каналами, которые эффективно охлаждают выхлопные газы, передавая тепло от сгоревшего топлива к теплоносителю. Основное топливо, которое можно сжигать в данном котле – это пеллеты. Для их горения устанавливается специальная горелка с функцией автоматического розжига и очистки. Она может работать без вмешательства человека до 10 дней. Контроль за ее параметрами происходит с помощью фото элемента. Подача топливных гранул в горелку происходит при помощи шнека, приводимого в действие электрическим моторедуктором. Забор гранул идет с бункера по гофрированной трубе. В случае возникновения обратного огня, эта труба перегорает, и возгорание топливного бункера становится невозможным. При покупке котла на пеллетах данной модели можно заказать топливный бункер необходимого вам объема. Чем больше бункер, тем дольше будет работать котел полностью автономно.
В нем можно также сжигать другие типы топлива, такие как дрова. Это делается в ручном режиме на стальных водяных колосниках внутри топки. В таком режиме регулировка параметров происходит с помощью механического регулятора тяги. Он контролирует степень открытости заслонки окна подачи воздуха в топку. Этот режим предназначается для случаев, когда у вас закончилось основное топливо или отключили электрическое питание.
Для чистки вертикальных каналов теплообменника вмонтированы специальные ревизионные люки, которые дают полный доступ к этим частям котла. Выход дымохода с котла круглый и оборудован заслонкой для контроля тяги. Это облегчает установку котла отопления на пеллетах, так как не нужно покупать никаких дополнительных переходников.

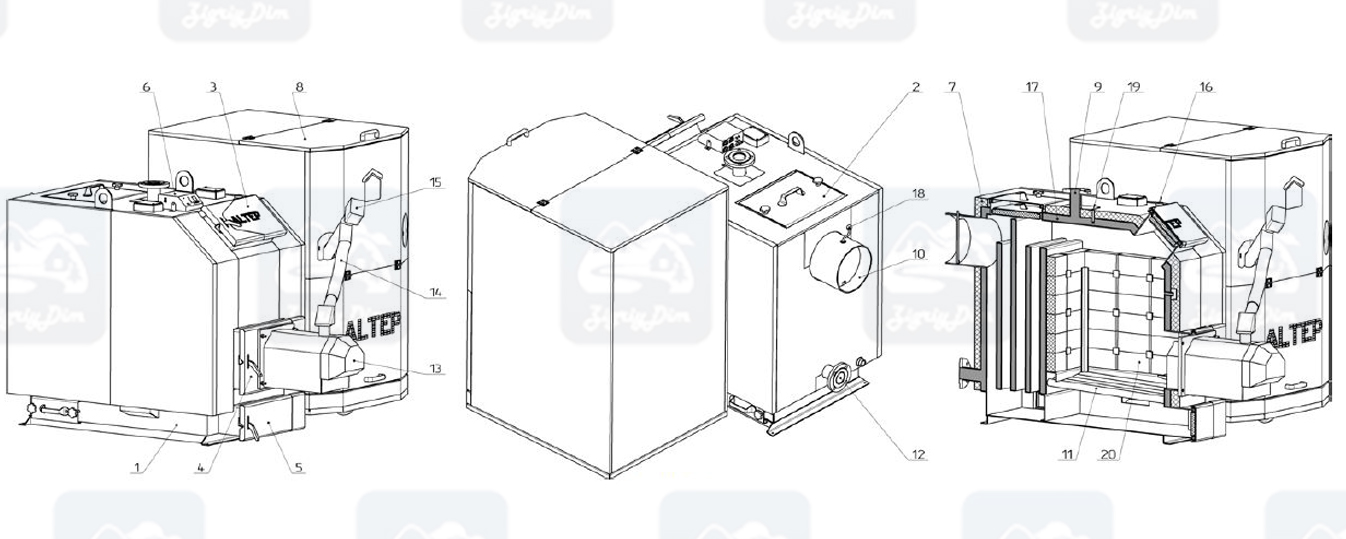

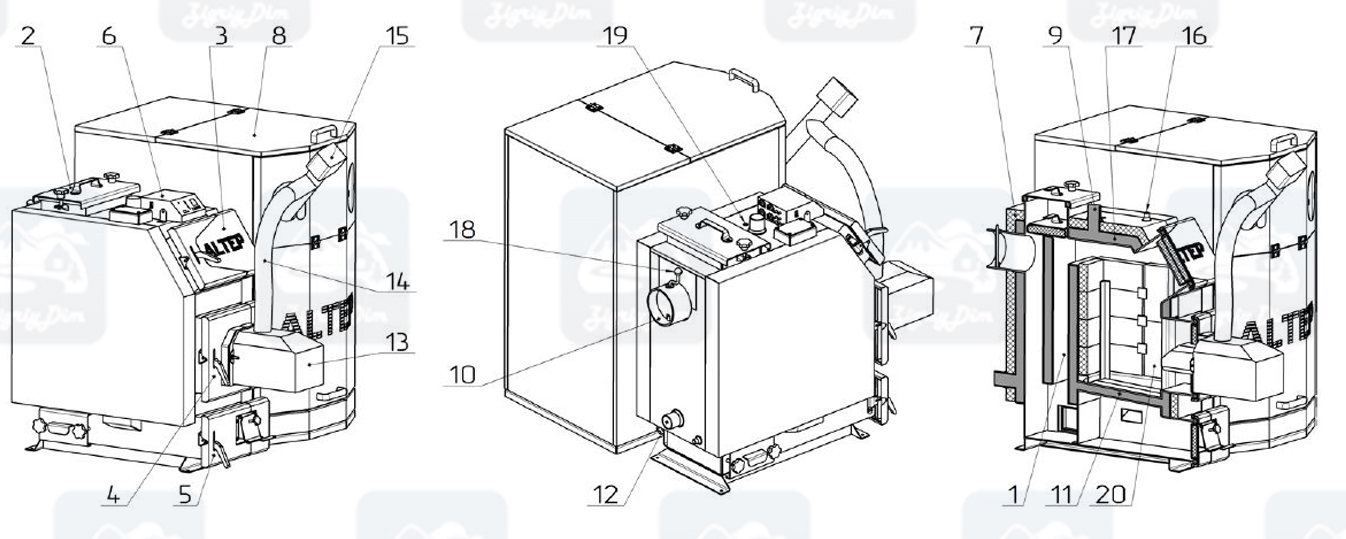

Схема и габаритные размеры котла Альтеп Trio Uni Pellet:
1. Корпус котла; 2. Дверца теплообменника; 3. Дверца топки; 4. Дверца горелки; 5. Дверца зольника; 6. Контроллер; 7. Теплоизоляция корпуса; 8. Бункер для топлива; 9. Патрубок прямой сетевой воды; 10. Боров; 11. Колосниковая решётка; 12. Патрубок обратной сетевой воды; 13. Пеллетная горелка; 14. Гофрированный рукав; 15. Шнековое устройство подачи топлива; 16. Штуцер под предохранительный клапан; 17. Водяная рубашка; 18. Шибер тяги топочных газов; 19. Гильза для датчика температуры котла; 20. Керамические катализаторы*

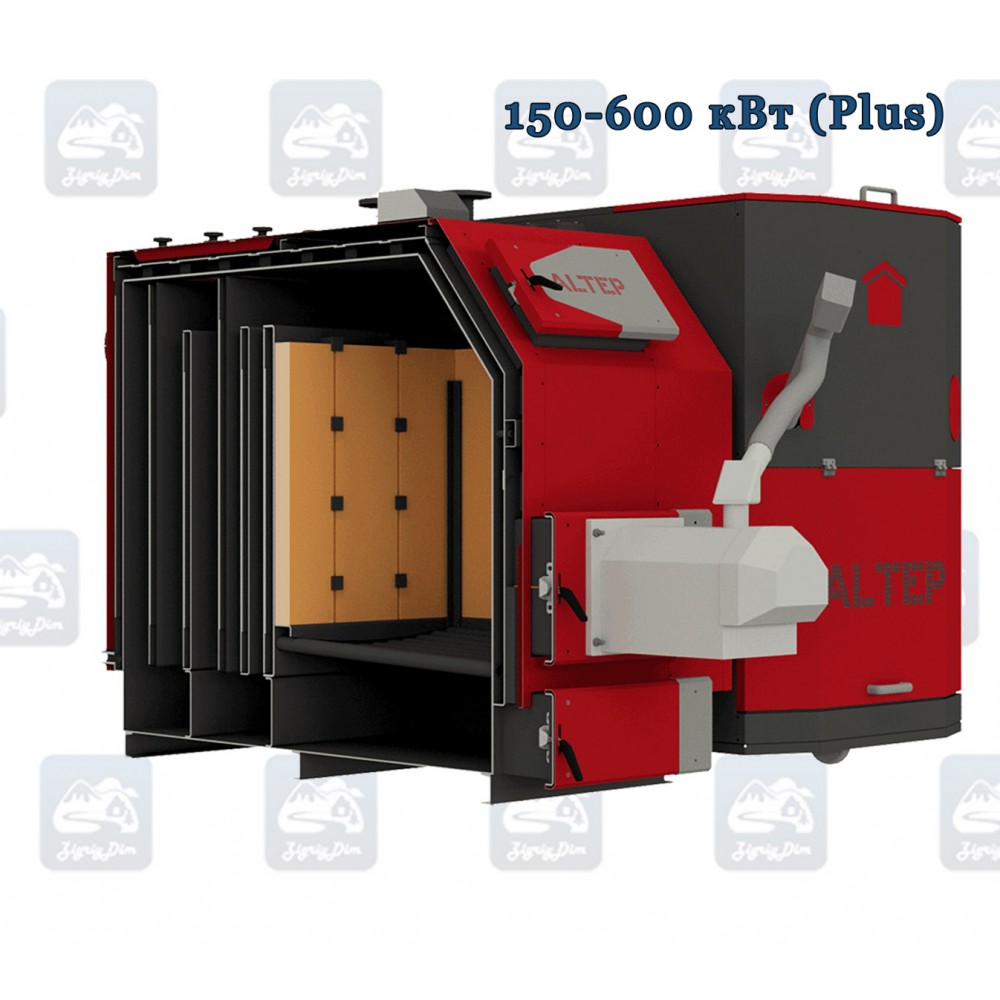

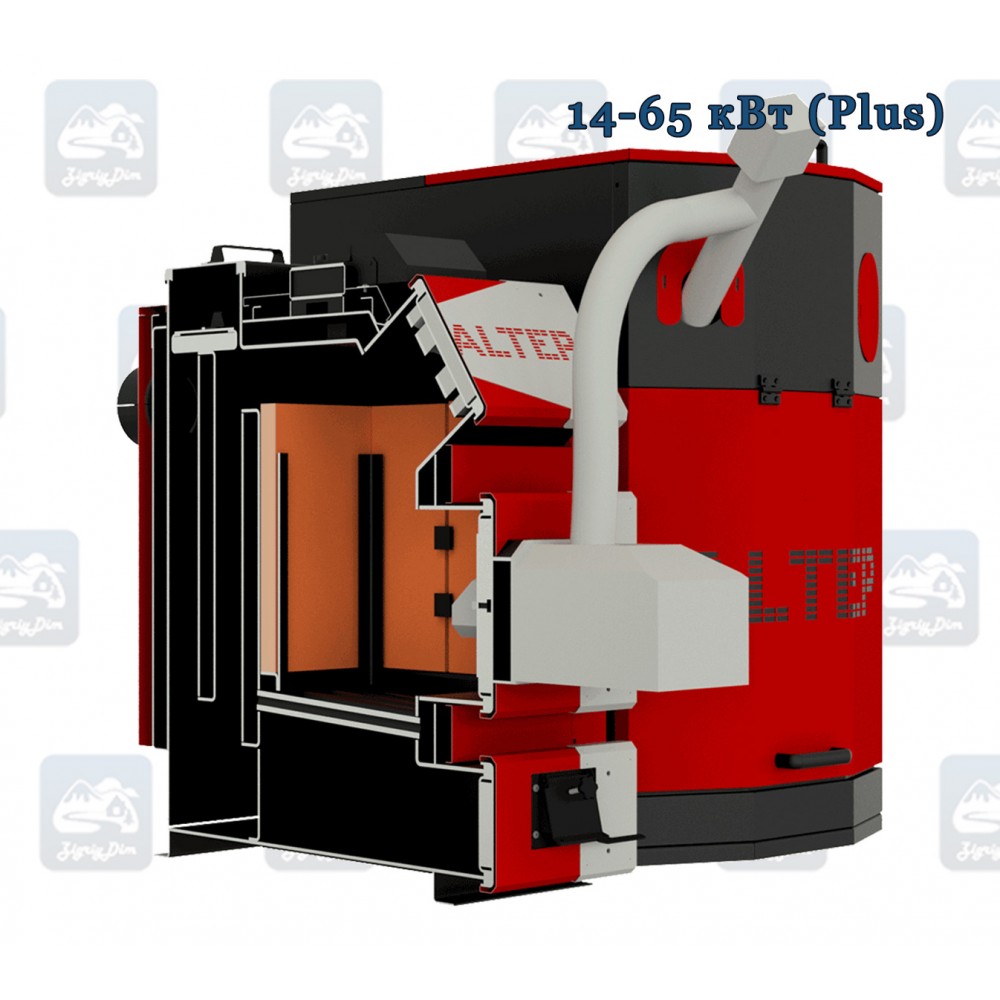

*опционально по отдельному заказу (вариант комплектации Trio Uni Pellet Plus)
Параметр | Ед.изм. | Норма для котла Altep Trio Uni Pellet | ||||||||||||||
Номинальная мощность котла | кВт | 14 | 20 | 30 | 40 | 50 | 65 | 80 | 97 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
Ориентировочная площадь отопления | м2 | 140 | 200 | 300 | 400 | 500 | 650 | 800 | 970 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
Площадь теплообменника | м2 | 2,0 | 2,2 | 3,0 | 4,0 | 4,7 | 6,0 | 8,0 | 10,0 | 15,0 | 18,5 | 27,0 | 31,0 | 37,0 | 45,0 | 52,0 |
КПД, не менее | % | 91 | ||||||||||||||
Расход топлива при номинальной мощности | кг/час | 3,7 | 5,3 | 7,9 | 10,6 | 13,0 | 17,1 | 21,0 | 26,0 | 39,0 | 52,0 | 65,0 | 78,0 | 104,0 | 130,0 | 156,0 |
Ёмкость бункера для топлива | дм3 | 300 | 300 | 300 | 300 | 500 | 500 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Водяная емкость котла | л | 75 | 80 | 100 | 140 | 160 | 190 | 265 | 325 | 455 | 545 | 750 | 840 | 970 | 1200 | 1400 |
Вес котла без воды | кг | 410 | 440 | 540 | 630 | 680 | 780 | 900 | 1050 | 1550 | 2010 | 2600 | 2920 | 3500 | 4440 | 4700 |
Необходимая тяга топочных газов | Па | 23-30 | ||||||||||||||
Температура топочных газов на выходе из котла | ° C | 100-180 | ||||||||||||||
Рекомендуемая минимальная температура воды | ° C | 58 | ||||||||||||||
Максимальная температура воды | ° C | 85 | ||||||||||||||
Номинальное рабочее давление воды | МПа | 0,15 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 |
Потребление электроэнергии в процессе эксплуатации, не более | Вт | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 500 | 500 | 500 | 500 | 1025 | 1025 |
Потребление электроэнергии при разжигании, не более | Вт | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 1200 | 1200 | 1200 | 1200 | 2100 | 2100 |
Внешние размеры борова, диаметр | мм | 159 | 159 | 178 | 219 | 219 | 248 | 248 | 298 | 298 | 348 | 398 | 448 | 498 | 548 | 548 |
Диаметр патрубков сетевой воды (Ду) | мм | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | 100 | 100 | 100 | 125 | 125 | 125 |
Рекомендуемые параметры дымохода | ||||||||||||||||
Площадь сечения | см2 | 201 | 201 | 248 | 377 | 377 | 452 | 452 | 660 | 660 | 908 | 1194 | 1520 | 1885 | 2290 | 2290 |
Внутренний диаметр | мм | 160 | 160 | 180 | 220 | 220 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 500 | 550 | 550 |
Высота (минимально допустимая) | м | 5 | 5 | 5 | 5 | 6 | 6 | 7 | 7 | 7 | 9 | 10 | 12 | 13 | 14 | 16 |
Диаметр патрубка под предохранительный клапан (Ду) | мм | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 25 | 50 | 50 | 50 | 50 | 2х50 | 2х50 | 2х50 |
Диаметр штуцера слива воды из котла (Ду) | мм | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
Габаритные размеры котла |
||||||||||||||||
В, минимум | мм | 1250 | 1250 | 1300 | 1300 | 1350 | 1450 | 1550 | 1950 | 2050 | 2250 | 2400 | 2450 | 2500 | 2750 | 2870 |
В1 | мм | 500 | 500 | 550 | 550 | 600 | 680 | 840 | 940 | 1040 | 1160 | 1320 | 1370 | 1420 | 1670 | 1790 |
Н | мм | 1060 | 1060 | 1170 | 1220 | 1270 | 1320 | 1450 | 1470 | 1670 | 1770 | 1770 | 1870 | 1870 | 1970 | 1970 |
H1 | мм | 990 | 990 | 1095 | 1145 | 1195 | 1245 | 1320 | 1340 | 1540 | 1640 | 1640 | 1740 | 1740 | 1840 | 1840 |
H2 | мм | 810 | 810 | 900 | 930 | 980 | 1030 | 1080 | 1075 | 1265 | 1315 | 1290 | 1365 | 1340 | 1415 | 1415 |
H3 | мм | 280 | 280 | 280 | 280 | 280 | 280 | 285 | 285 | 355 | 355 | 355 | 355 | 355 | 355 | 355 |
H4 | мм | 1230 | 1230 | 1230 | 1230 | 1600 | 1600 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 |
L | мм | 1470 | 1520 | 1540 | 1800 | 1800 | 1800 | 1950 | 2300 | 2650 | 2800 | 3100 | 3500 | 4000 | 4300 | 4600 |
L1 | мм | 880 | 930 | 1000 | 1225 | 1225 | 1275 | 1370 | 1530 | 1880 | 1980 | 2285 | 2365 | 2725 | 2880 | 3070 |
Гарантия на котёл – 3 года |
Габаритные размеры:

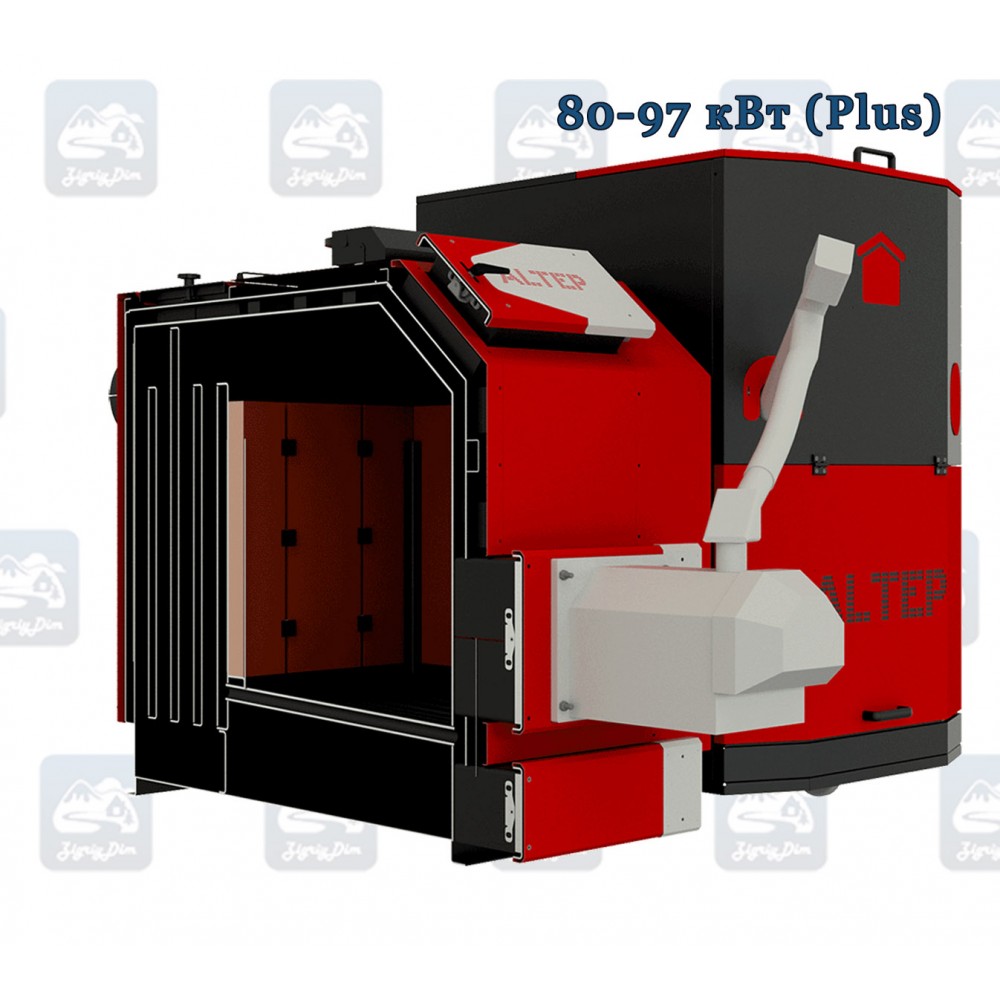

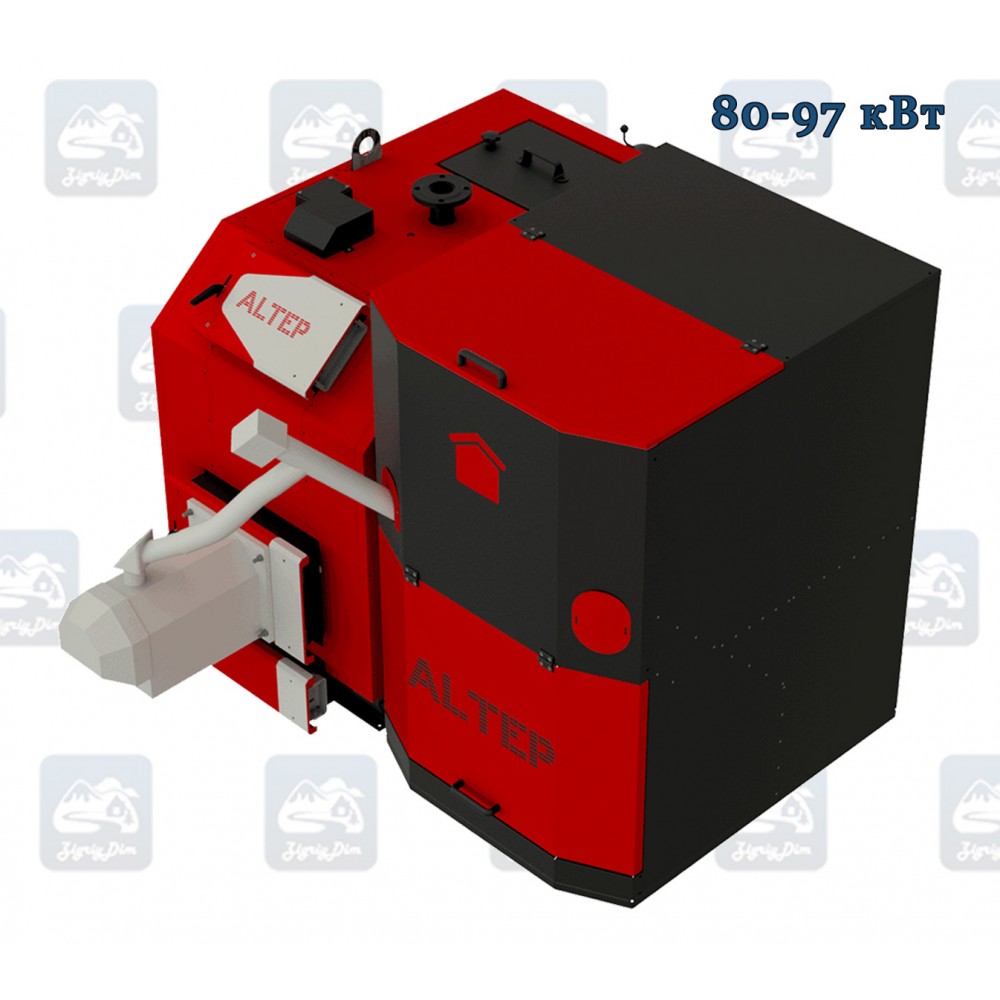

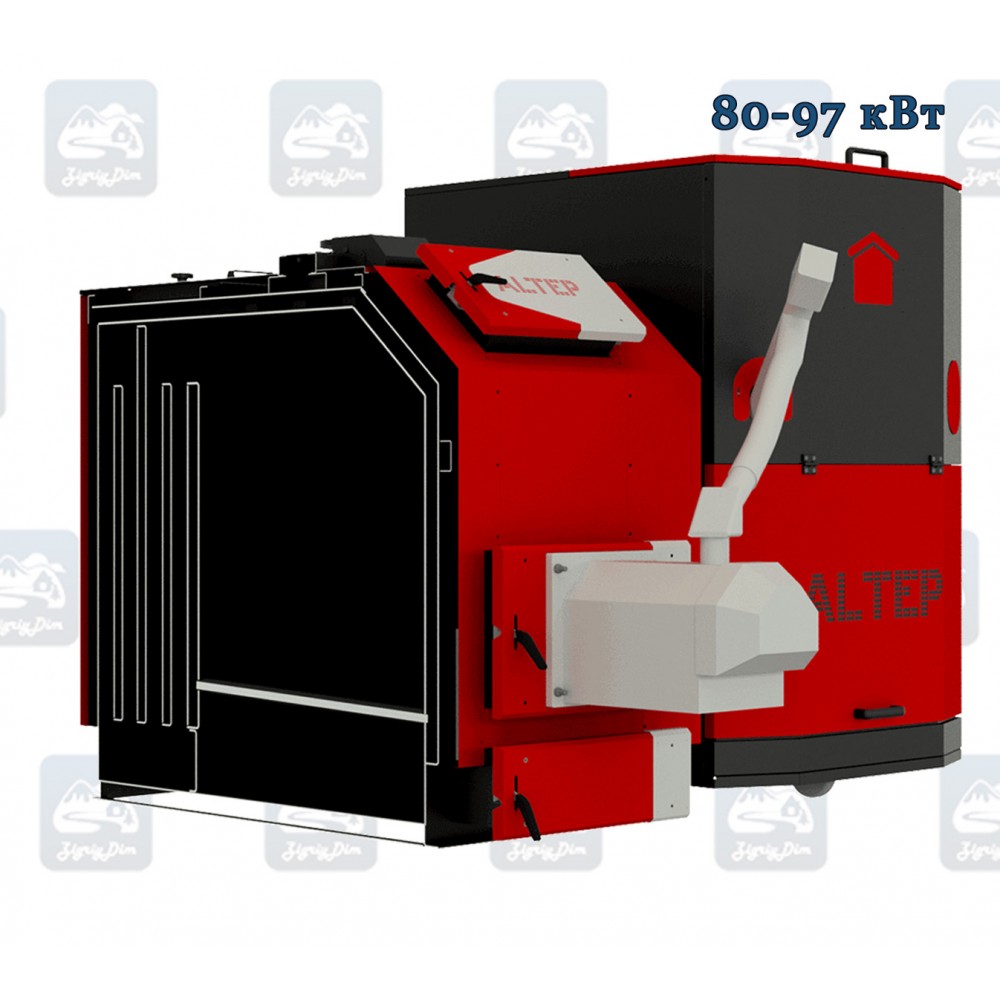

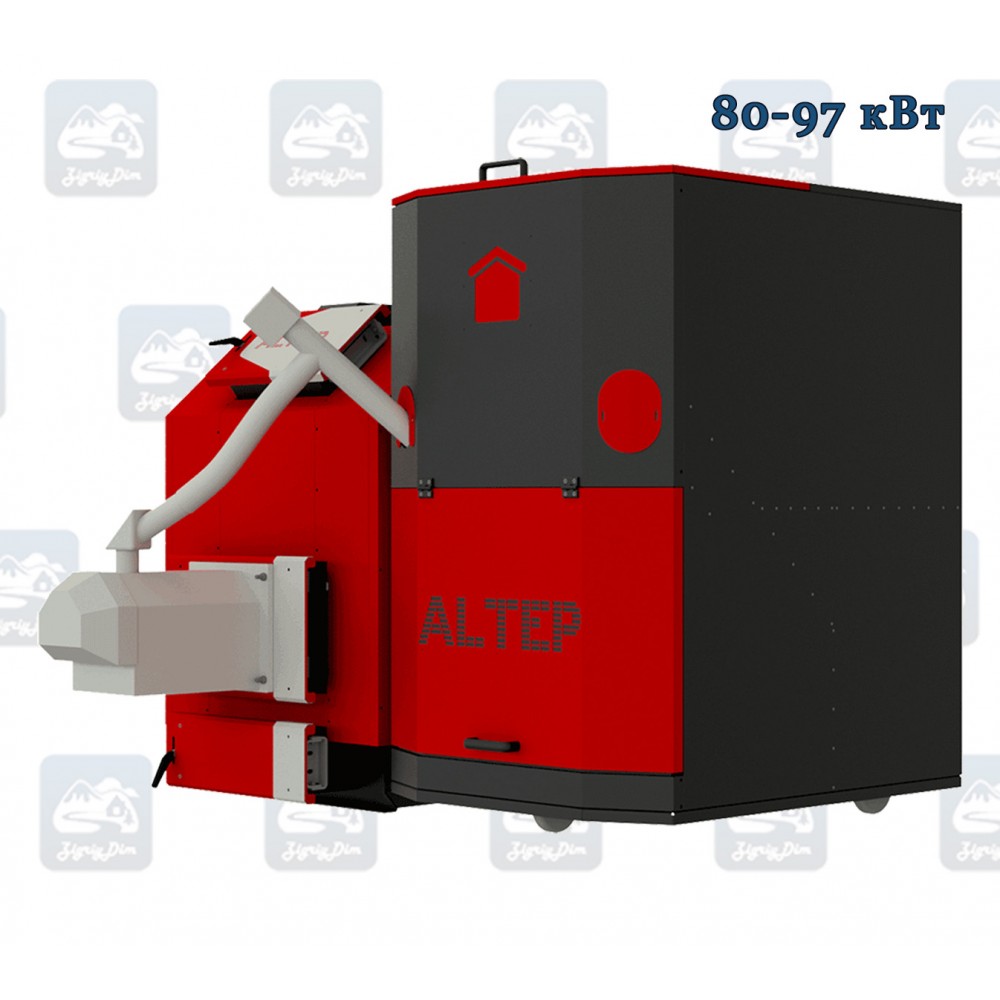

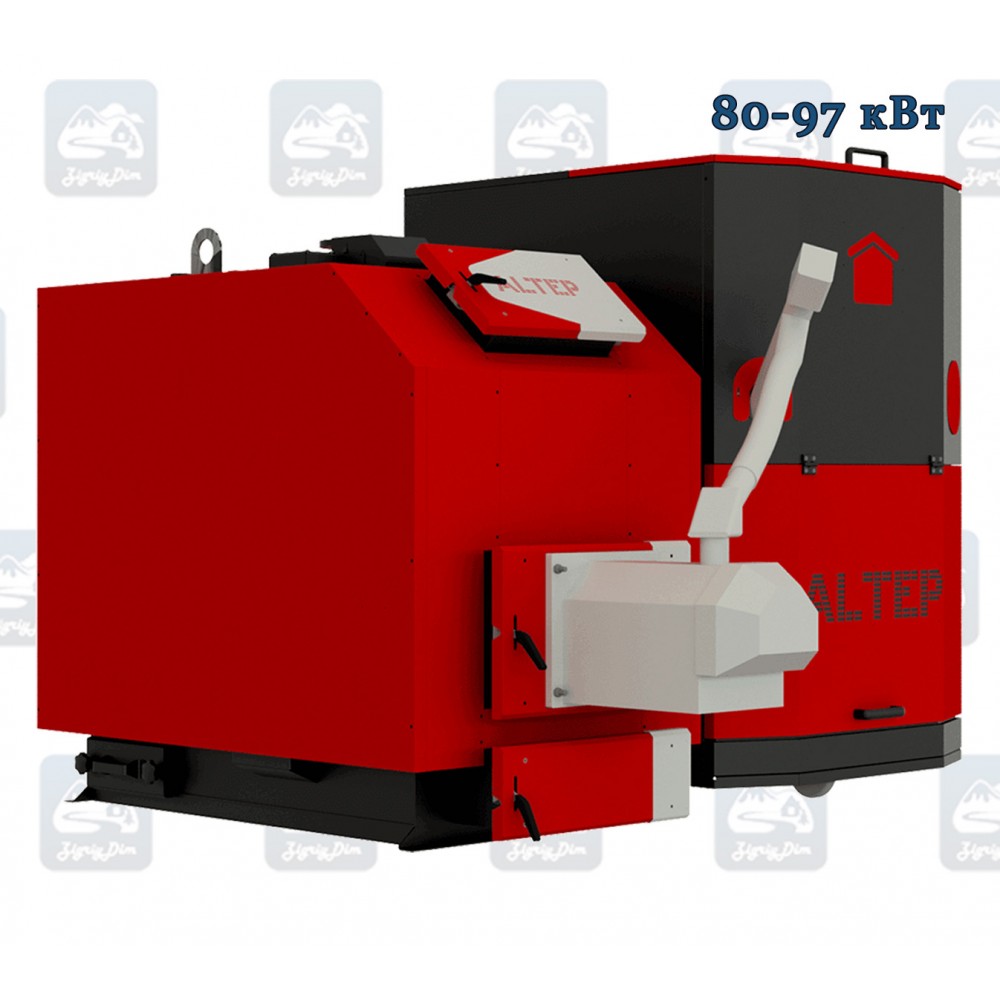

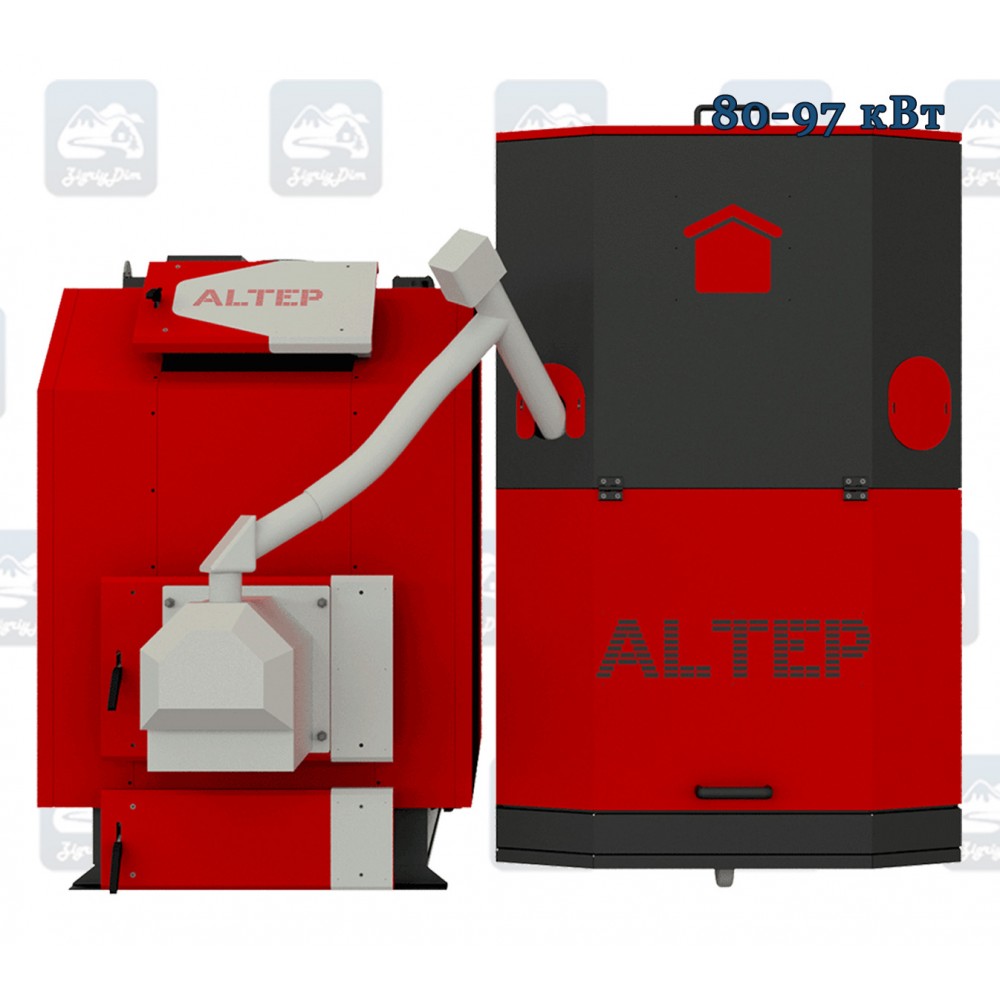

- котел мощностью 80-97 кВт

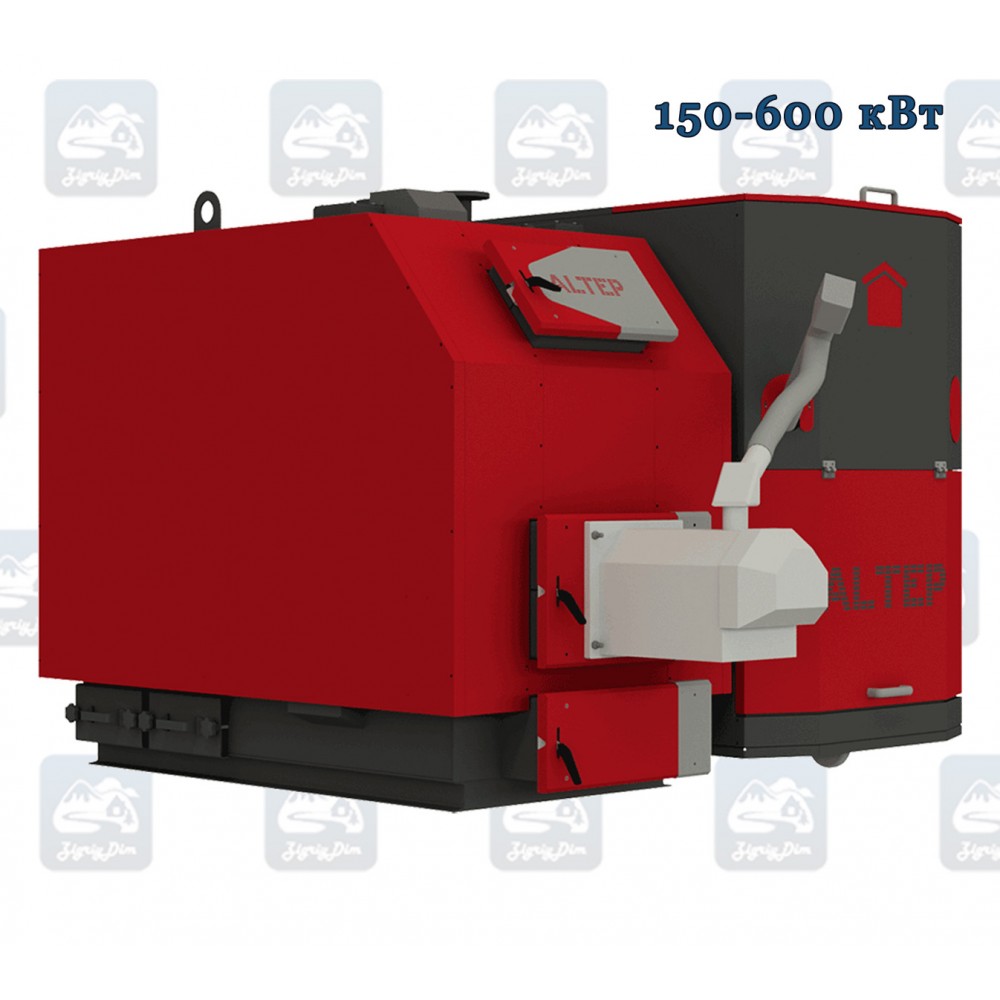

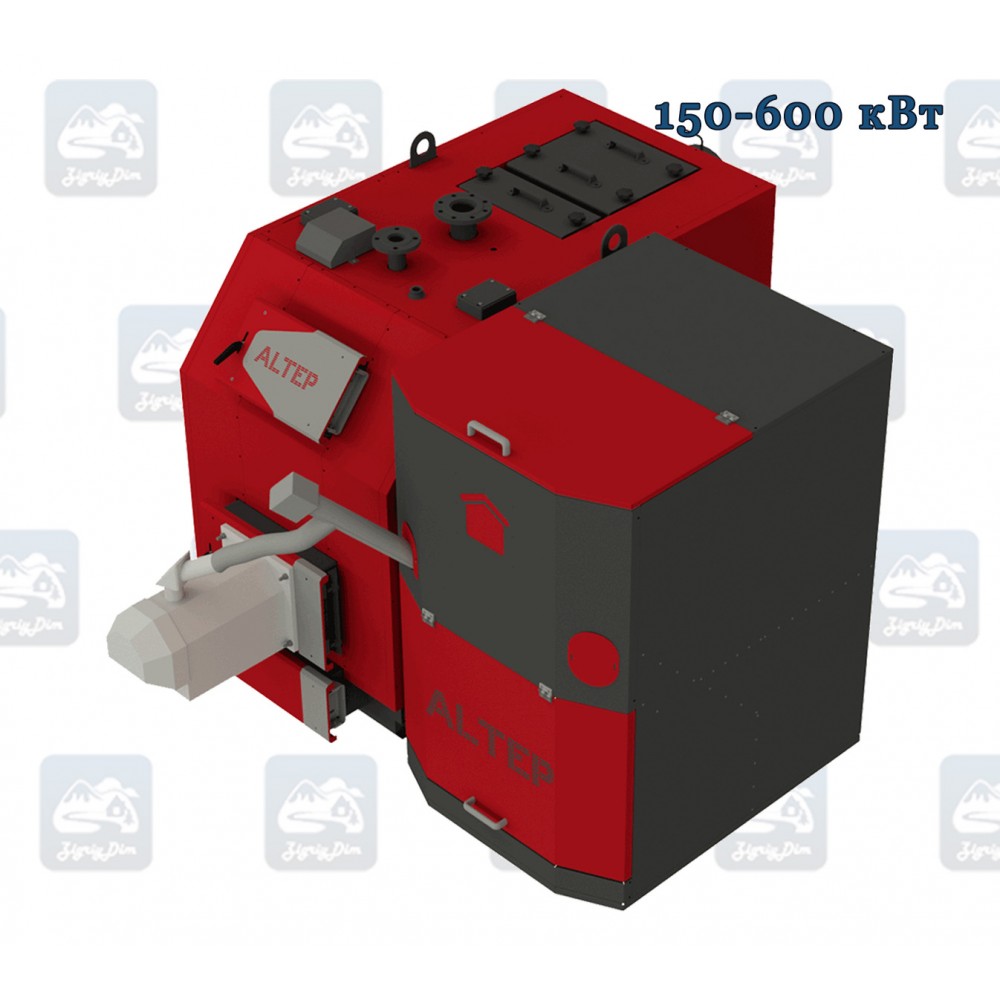

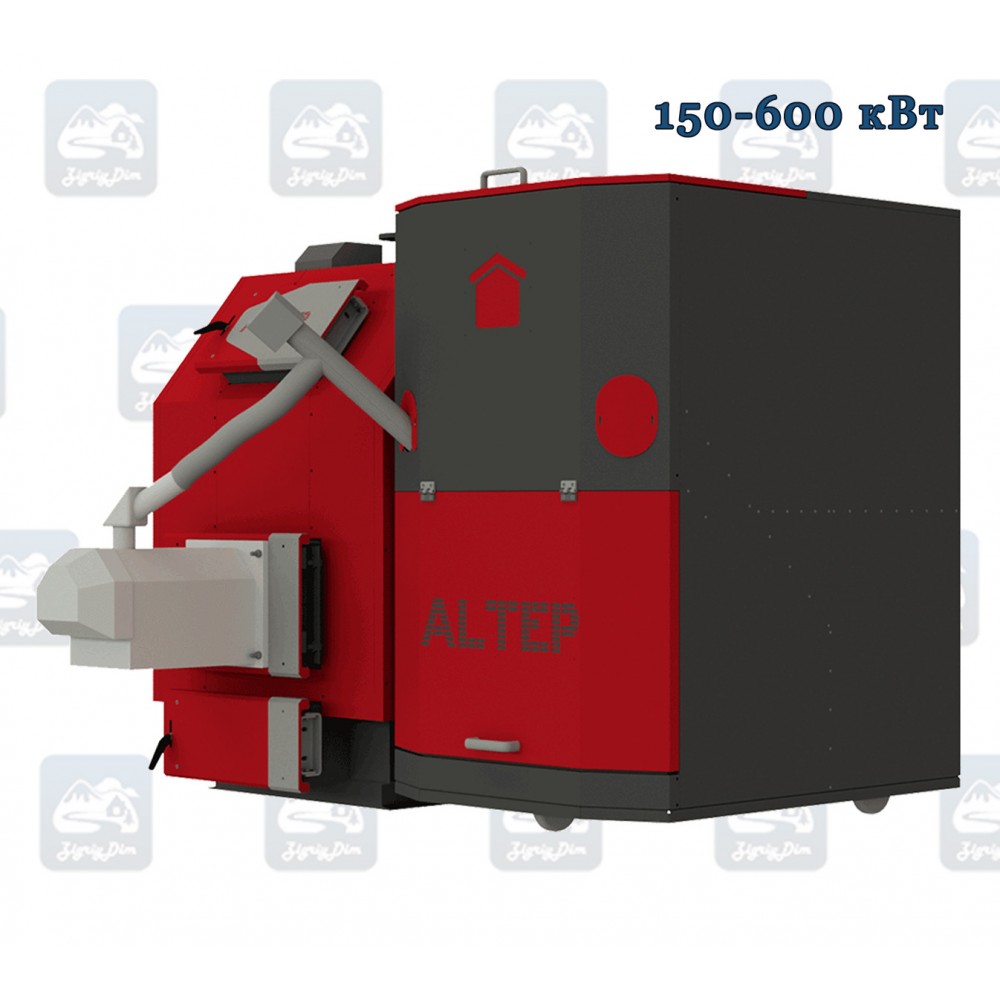

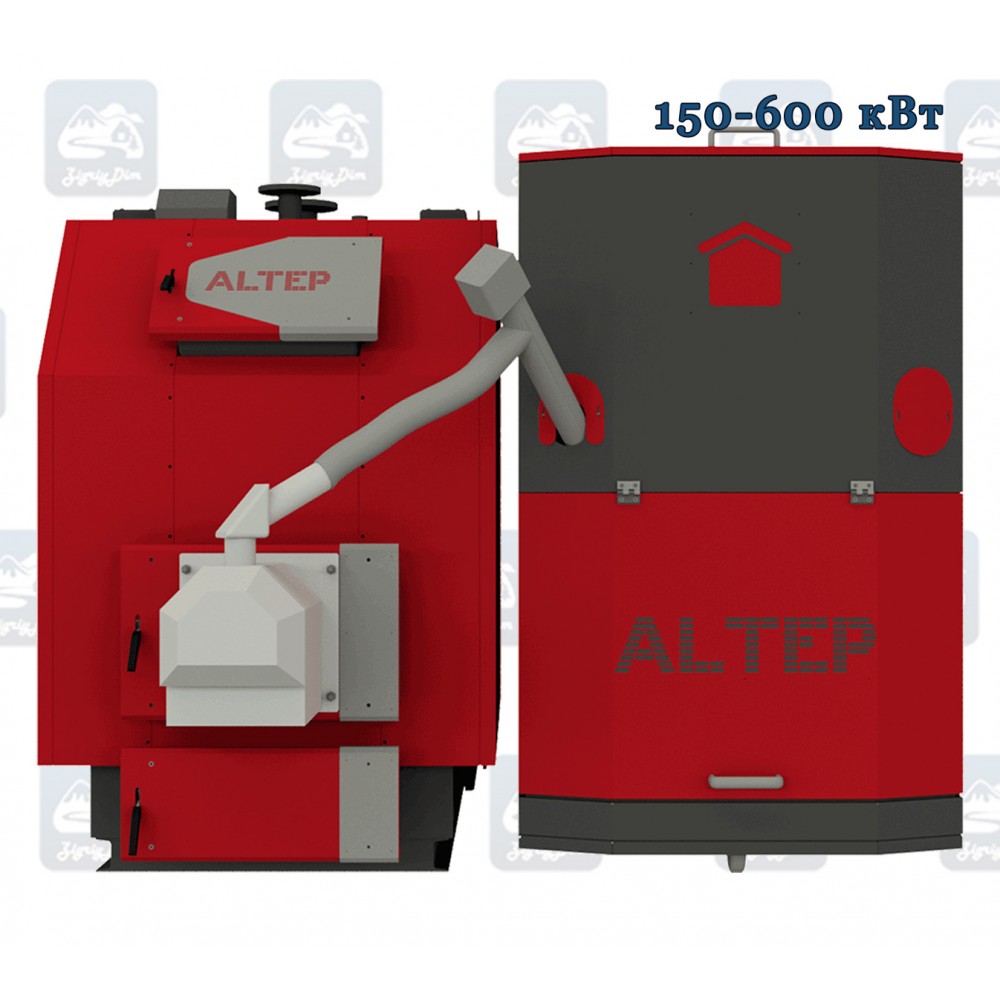

- котел мощностью 150-600 кВт
